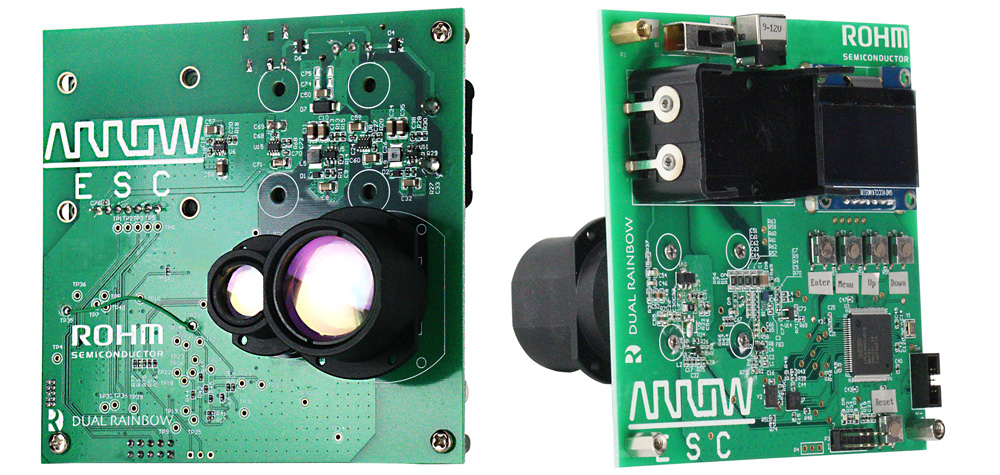

single channel lidar
这是一款单通道 lidar 演示板，可让您使用 lidar tof 范围技术检查高速光学前端的运行情况。测量距离可达50m。lidar tof架构可应用于汽车以及消费和工业机械领域。基于lidar tof技术，使用方便，便于客户进一步开发。 此外，高速开关可实现低功耗的远距离测量。
- 用于测量tof 距离的 lidar（光检测和测距）系统
- 905nm 75w 不可见激光二极管支持远距离测量
- 相同ld功率条件下更省电的15nsec脉冲激光器
- 所有系统都是单一电源供应
主要相关应用笔记
rohm solution simulator
能够仿真驱动激光二极管，可以查看光输出波形。
仿真电路介绍视频
please enable javascript to watch this content.
.png)
视频介绍：arrow公司基于罗姆尊龙凯时ag客户端的解决方案的参考板（需要登录myrohm）
面向lidar的激光二极管和系统电源尊龙凯时ag客户端的解决方案更多信息
・single channel lidar :
-breif
-article
-video
・other solutions :
specifications
| board number | 输入电压 | 测量距离可达 | laser power | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2020w006 | 9v to 12v | 50m | 905nm, 75w |
distribution inventory
| board number | distributor | quantity available |
|---|
key components
| board number | part number | product category | datasheet | status | spice | ltspice | thermal model | symbol & footprint | 3d step | samacsys ecad library | calc tool | rohm solution simulator |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2020w006 | rld90qzw3 | high output laser diodes | active | solution simulator |
