内置导通电阻仅0.7ω的开关mosfet的pwm型 dc-dc转换器ic主要规格
特性：
fb olp
auto restart
br uvlo
no
external latch function
no
ac monitor function
no
vh terminal uvlo
yes
frequency reduction function
yes
current detection resistors
external
over current detection voltage (typ.)[v]
0.64
dynamic over current detection
yes
fet
integrated
controller type
pwm
vin1(min.)[v]
11
vin1(max.)[v]
60
withstand voltage [v]
730
sw frequency (max.)[khz]
65
br pin
no
on resistor (mosfet)[ω]
0.7
channel
1
light load mode
yes
en
no
soft start
yes
thermal shut-down
yes
under voltage lock out
yes
operating temperature (min.)[°c]
-40
operating temperature (max.)[°c]
105
package size [mm]
12.8x10.3 (t=2.825)
特点：
- ac low voltage protection function(ac uvlo)
- x capacitor discharge function
- vcc pin low voltage protection(vcc uvlo)
- pwm type current mode control
- frequency reduction function
- burst operation at light load
- burst voltage setting function
- minimum on width adjustment at light load
- soft start function
- fb pin overload protection function(fb olp)
- over current protection function by cycle
- over current detection compensation function by
ac voltage detection - external stop function
- dynamic over current protection
- leading edge blanking function
产品概要
背景
近年来，家电和工业设备领域的ac/dc转换器，不仅要支持交流输入85v～264v以处理世界各地的交流电压，作为电源整体还要符合能效标准“energy star”和安全标准“iec 62368”等，需要从国际视角构建电源系统。其中，对于ac/dc转换器ic来说，不仅要满足这些要求，还需要采用表贴型封装形式，以降低工厂的安装成本。然而，事实上，在ac/dc转换器ic中仍然大范围地使用产生大量损耗和热量的dmosfet和planar mosfet，即使表贴封装产品也很难满足几十瓦级的输出功率要求。为解决这些问题，rohm开发一种具有45w输出功率的产品，产品已将低损耗sj-mosfet和优化的控制电路集成在小型表贴封装中。
概要
是将rohm的低损耗功率半导体（super junction mosfet， 简称“sj-mosfet”）和控制电路等一体化封装的ic，使交流输入85v～264v、输出功率到45w的ac/dc转换器的开发变得更容易。采用表贴型封装，实现了过去很难的电路板自动安装；而且还采用特别开发的控制电路，可以在取消电源输入端的放电电阻器（待机时的损耗源）的情况下也符合“iec 62368”标准；同时，利用rohm自有的低待机功耗控制技术，使待机功耗显著降低。不仅如此，最高的工作电源电压（vcc）可达60v，无需降压用的外部电源电路。与同等性能的普通产品相比，支持自动安装将有助于降低工厂的安装成本，同时还将待机功耗降低90%以上，并减少4个电源电路器件，从而有助于提高节能性和可靠性。
特点
1．表贴封装、可支持高达45w的输出功率，有助于降低工厂的安装成本
将低损耗（低导通电阻）730v耐压sj-mosfet、启动电路和优化的控制电路集成在小型且散热性良好的表贴封装（sop20a）中。作为支持输入电压ac 85v～264v的表贴封装产品，支持过去很难实现的高达45w的大输出功率（24v×1.875a=45w等），并实现了普通的插装型产品无法实现的自动安装，这将非常有助于降低工厂的安装成本。
2．待机功耗比普通产品低90%以上
采用了融入rohm高耐压工艺技术和模拟设计技术的控制电路（x电容放电功能），即使取消以往必须的既是损耗源又具有防触电功能的放电电阻，也可以满足安全标准“iec 62368”的安全要求。此外，利用自有的低待机功耗控制技术（优化控制功率半导体的开关次数和流经隔离变压器的电流），进一步降低了应用待机时的ic功耗，系统待机功耗与普通产品相比降低了90%以上，成功地将待机功耗抑制到17mw（ac输入230v、输出功率0w时）。
此外，还搭载了降噪模式，可抑制隔离变压器的异常噪声。当希望降低待机功耗时，可以关闭降噪模式，当担心隔离变压器的异常噪声或希望加快开发速度时，可以打开降噪模式，因此，可根据应用产品提供理想的电源系统。
3．电源电路元器件数量减少4个，功率半导体的故障风险更低，电源的可靠性更高
可在11v～60v的更宽vcc电源电压范围内工作。60v的最高电源电压是普通产品的两倍，对外来噪声干扰和浪涌电压均具有很高的可靠性。此外，还可以减少普通产品所需的降压用外置电源电路的4个元器件。 不仅如此，在内置的功率半导体中，还采用了具有很强抗浪涌电压能力的sj-mosfet（抗击穿能力指标——雪崩耐量比普通产品中内置的dmosfet和planar mosfet高30倍以上），降低了半导体的故障风险，因此有助于提高电源系统的可靠性。
应用示例
- ◇空调、白色家电、监控器、吹风机等各种家电
- ◇逆变器、ac伺服、路由器、oa设备等各种工业设备
适用于家电和工业设备中最高45w输出功率的各种ac/dc转换器。
reference design / application evaluation kit
-

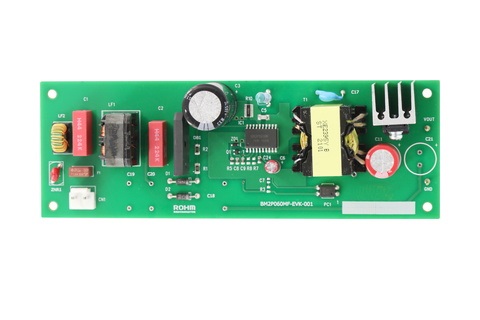

- evaluation board - bm2p060mf-evk-001
flyback type pwm mode isolated 24v 1.67a 40w
| user guide | schematic | part list | layout (pdf) |
|---|---|---|---|
